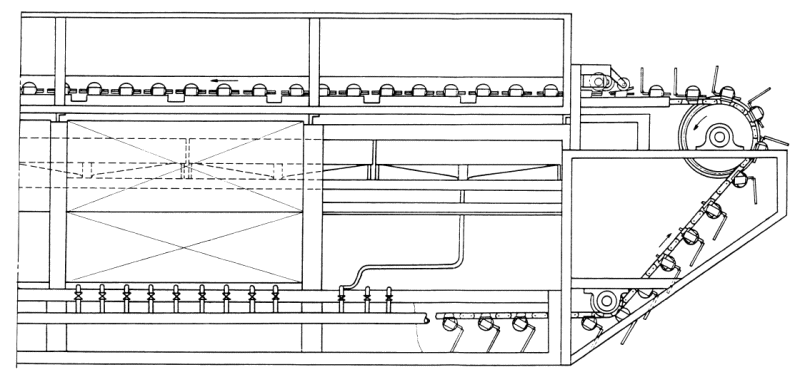

拡大図 |
●特長
■ 片火式なので、製品の火の通りが良い
ので、厚物も焼けます。
■ バーナーが縦方向に並んでおり、火力
の調節も容易です。
●動作
■ 入口側より、記事をワク網の中へ並べ
て入れます。
■ 焼釜手前でワク網のフタが閉まり、反
転しながら焼成していきます。
■ 出口に到達すると、ワク網のフタが開
き、焼成品を落下させます。
|
 |

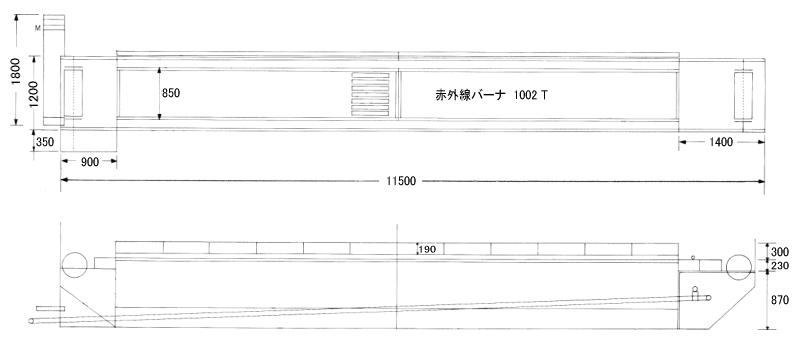

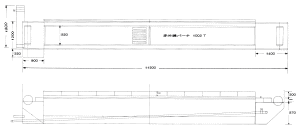

拡大図 |

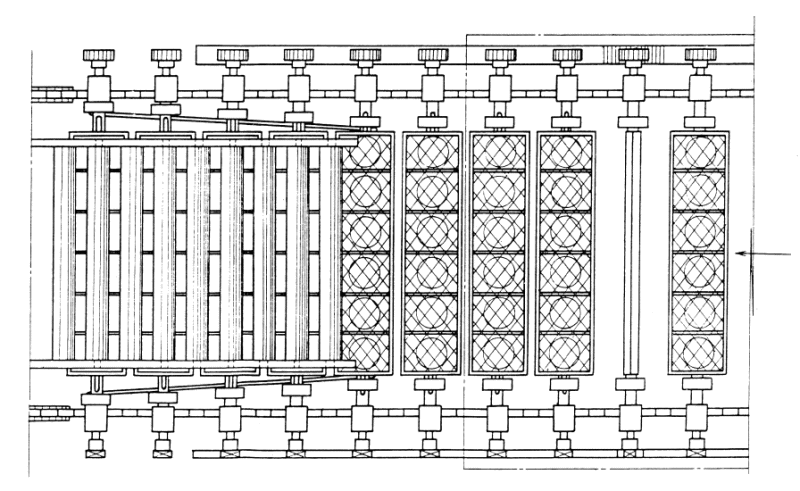

拡大図 |

拡大図 |
機 械 性 能 |
能力(例) |
6分で焼上がる品物の場合 |
4800枚/H |
動 力 |
3φ 200V 0.4KW |
空 気 |
5kg/平方センチメートル |
|


|
 |
|
|
