ＡＺマウントpro

iOptron 社のこの経緯台、とにかく便利です。

日本ではジズコが販売しています。

何が便利かというと・・・

 ＡＺマウントpro 用ブラケット

この形式の経緯台のアンバランスを解消して完全バランスで使えるようにするのが、このブラケットです。

ブラケットというのは、写真のＡＺマウントpro の外側にある縦長の四角い枠の部分です。これを付けると、完全バランスで作動するため、搭載重量が上がり、自動導入・ガイド精度が高まります。
ブラケット自体の重さは、バランスウエイトなしの状態で、4.6kg です。

短時間露光で連続撮影するなら、500mm程度の直焦点撮影ができる精度があります。経緯台でのノータッチガイド撮影は、新しい撮影スタイルを切り開きます。

アームの長さは、バランスウエイトシャフト中心位置から下に約６２cmです。三脚では下端が当たります。ピラー脚か三脚＋長めのハーフピラーが必須です。

このブラケットは当初、「組み立てキット」という形で販売する予定でしたが、ほぼ完成形でお送りしても、たいした違いではないことがわかりました。
若干の組み立て作業をするだけで使える状態でお送りします。

＊　ＡＺマウントpro本体は、別途、 iOptron 製品取扱店でご購入ください。
　　写真のピラー脚は、弊社製ポータブルピラー（85cm）です。
　　別途、ご購入ください。

経緯台ガイド撮影　作例

APMｰLZOS　130F6 鏡筒に 0.75x レデューサーを付けたf=585mm直焦点で撮影

QBPフィルターを付けて、光害のある自宅で撮影したものです。

バラ星雲
2018/12/11 2:17～2:36
QBPフィルター
SONY α7s改（クリアフィルター）　ISO25600　15秒 x 27枚
ステライメージ８で画像処理
横方向のみトリミング

使用例

鏡筒を１本搭載する場合は、13cm屈折鏡筒までは問題なく使えます。10cm屈折までなら、２本並べて搭載できます。

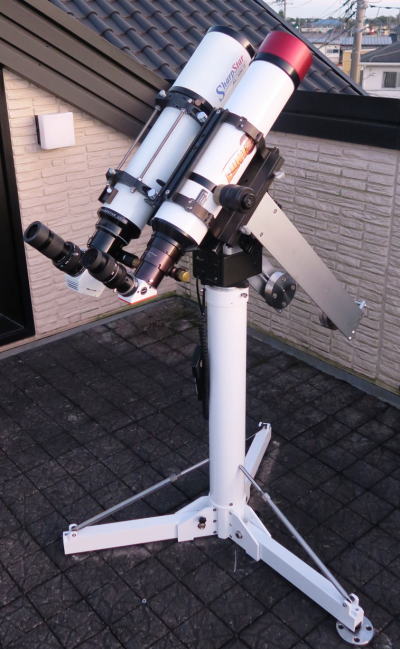

この例では、手前側 は10cm太陽望遠鏡、奥側に 10cm屈折＋ハーシェルプリズム。Hαと可視光のツイン太陽望遠鏡セットです。

なお、このブラケットとは関係ありませんが、鏡筒を2本並べた場合、２本がピッタリ同じ方向を向くことはありません。片方の鏡筒に向きを微調整する仕組みが必要です。

ブラケットのアーム部分が、ＡＺマウントproの上下回転軸から下に約60ｃｍ伸びています。三脚を使用すると、アームの下端がぶつかるので、ピラー脚、または三脚＋長めのハーフピラーが必須となります。

写真のピラーは、このブラケットと同時に販売開始した弊社の「ポータブルピラー（85cm）」です。

図面

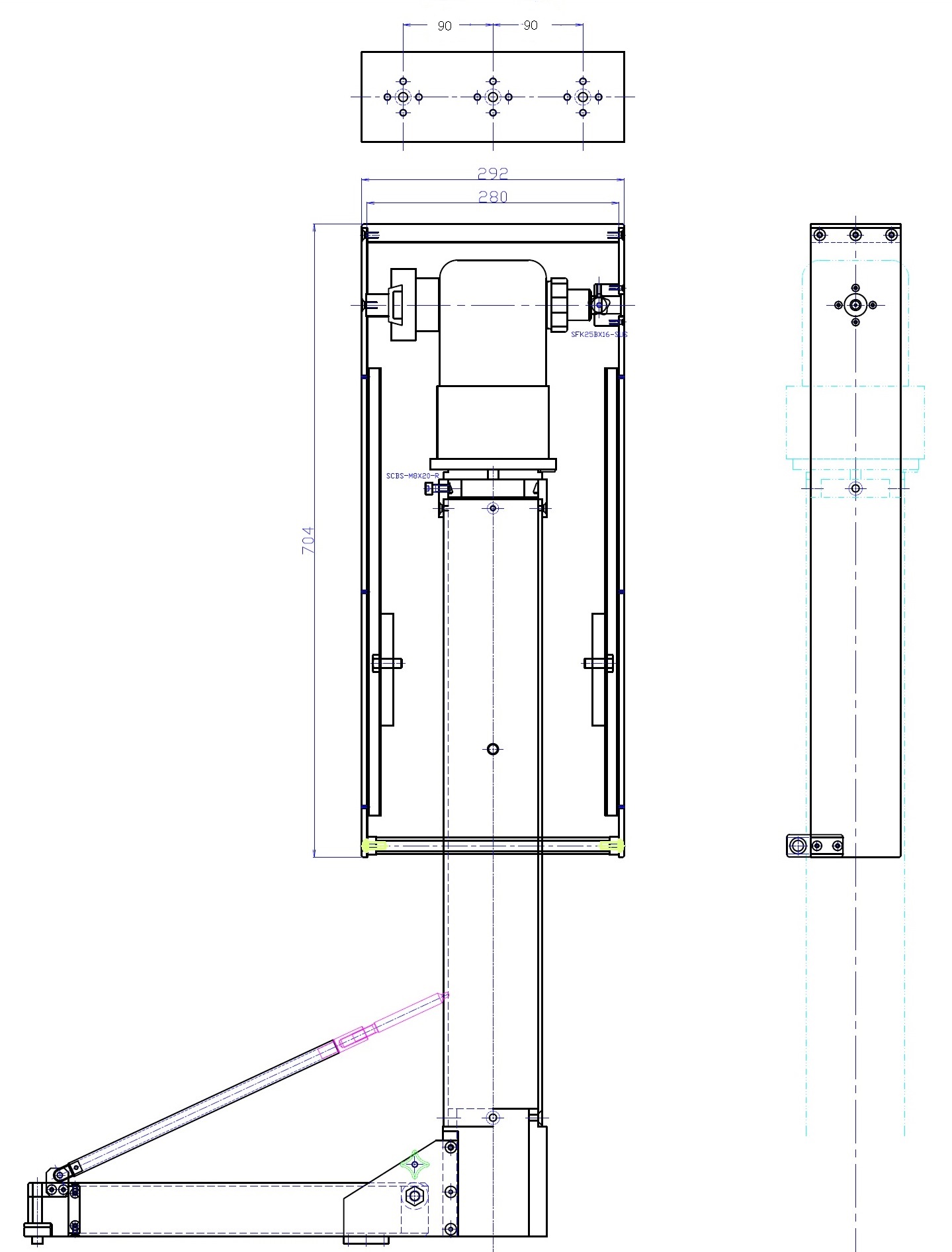

iOptron　ＡＺマウントpro 、ブラケット、ポータブルピラーを組み合わせた図面です。

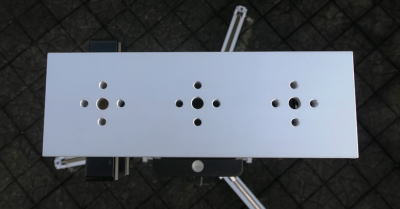

アリガタ等を取り付けるベースプレートは、35mm間隔のM８ネジ穴が十字に３セットあって、中央に3/8インチまたはM10ねじを付ける穴もあります。
オプションでこれ以外の穴を空けることも可能です。

鏡筒を１本、または、10cm以下の鏡筒なら２本並べて搭載できます。

ブラケットは、ＡＺマウントpro のアリガタとバランスウエイトシャフトを使って取り付けます。

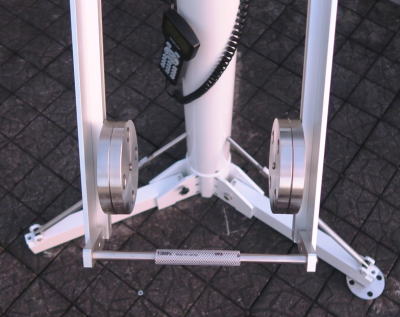

約１kgのステンレス製バランスウエイトが、片側２個、両側で４個まで取り付けられます。ウエイトは４個付属します。
TOA130クラスの鏡筒（約12kg）までバランスがとれます。

バランスウエイトは、レールに沿って上下に移動します。搭載する鏡筒によって、１個から４個まで、広範囲に対応可能です。

左の写真は、10cm屈折鏡筒と10cm太陽望遠鏡の２本を搭載したときのバランスウエイトの位置です。

お勧めしませんが、もっと重い鏡筒を搭載する場合は、オプションで
片側３個までバランスウエイトを付けられます。
追加バランスウエイト　　1個につき　＋５０００円

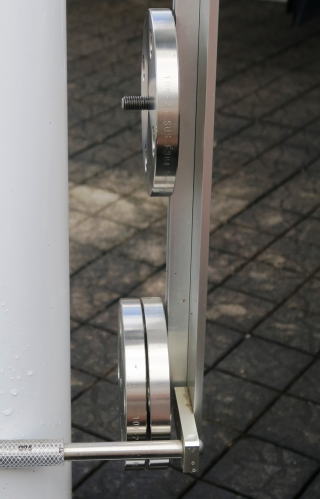

左の写真のように、２個を一番下まで下げて、１個を上下してバランスをあわせます。
