ピラー脚は、天体望遠鏡を観測所に固定設置して使うときの脚という概念があります。

それを打ち破ったのが、ユーハンのポータブルピラーでした。これは画期的な商品でしたが、全然ヒットしませんでした。しかし、オーナー１はその有用性をいち早く認めて、２台買いました。さらに２台追加発注しましたが、発注後間もなく、社長が亡くなられて、販売されなくなりました。

手に入らないのなら自分で作ればいいと考え、ユーハンのポータブルピラーの欠点を改良した、ななつがたけ北天文台オリジナルポータブルピラーを作りました。

ピラー高が85cmと60cmの２タイプあります。（ＡＺマウントpro 用ブラケットと組み合わせる場合は、85cmの方しか使えません）
ピラーと架台との接続部分は、各社用を用意しています。

「ポータブル」と称するだけに、遠征用三脚の代わりに使っていただけます。三脚より、持ち運び・準備・撤収が簡単です。当然、強度も高くなります。

＊　写真右下の銀色の円盤は、設置場所の傾斜を調整するために挟んで
　　　いるもので、付属しません。

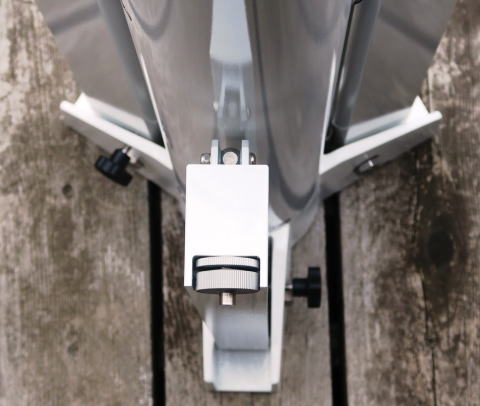

脚部分は、ピラーの下部にある黒いつまみの付いたネジで、移動中に開かないように固定しています。

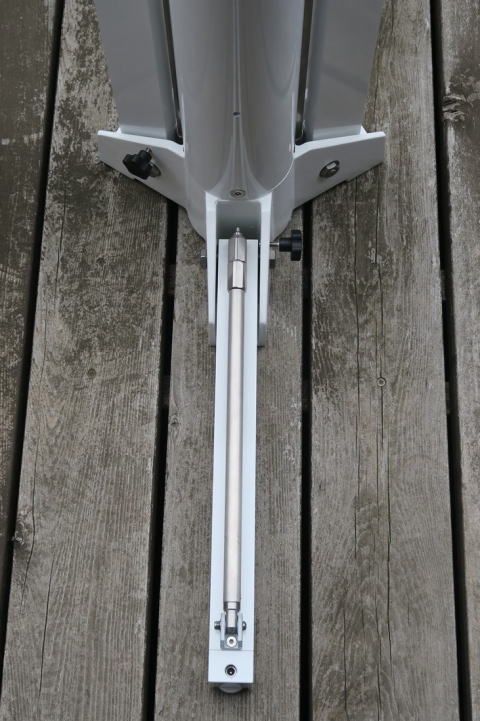

最初にこれを緩めて、脚を伸ばします。

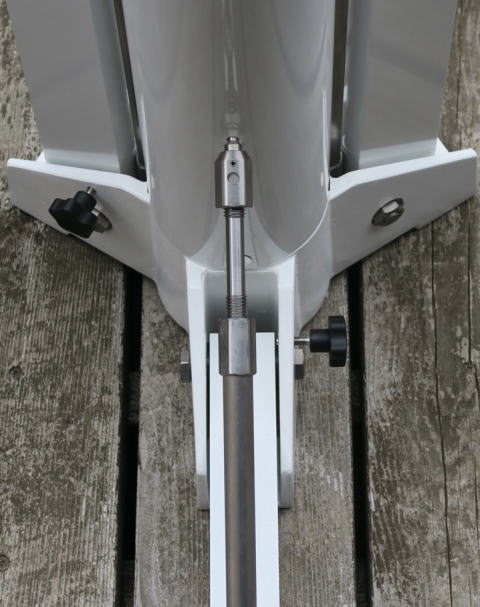

ステンレスシャフトの先端は写真のようになっていますが、ここを回転すると先端が伸びます。

シャフトの先端をさらに回転して伸ばし、金具の先をピラーにある穴に入れます。がたつきがなくなるまで、指で先端部を回します。
３本の脚とも同じ操作をしてください。

その後、シャフト先端の穴にＭ６用六角レンチを入れて、３本とも均等なテンションがかかるように締めます。レンチで軽く回せば十分で、きつく締め過ぎないようにしてください。

各メーカー・各機種用に、ピラーと架台を接続する台座を別売で用意しています。
これを架台側に取り付けてから、ピラーに差し込みます。

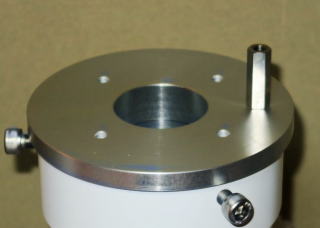

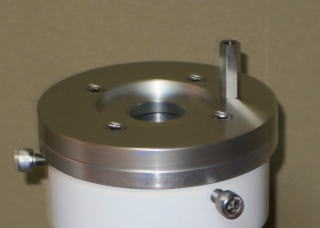

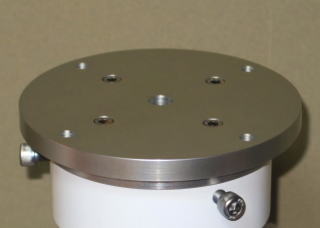

写真は上から、ビクセンSX用、タカハシＥＭ用、iOptron用


架台に台座を取り付ける際、ネジをきつく締めすぎないようにしてください。付属のスプリングワッシャが最も縮む直前ぐらいまでにしてください。きつく締めすぎると、赤道儀の極軸調整をする際、水平微動が動かなくなります。

ピラー側上端にある３本のネジを締めて、固定します。

このネジもきつく締める必要はありません。３本とも指で締めて、１本だけをレンチで軽く締める程度で大丈夫です。

左の写真は高さ60ｃｍ仕様
